风管强度试验怎么做：确保通风系统安全运行环节
风管强度试验是通风与空调工程（HVAC）中的质量控制环节，其核心目标是验证风管在风压作用下不发生变形、破裂或泄漏，从而保障系统的长期运行安全与节能效率。对于大型建筑、工业厂房及数据中心而言，若风管在压力环境下失效，将导致无法通风甚至引发安全事故。
试验原理、试验步骤、数据判定标准及常见误区四个维度，全方位解析“风管强度试验怎么做”。
试验原理与目的
风管强度试验并非简单的“吹气测试”，而是基于流体力学原理，模拟风压对管道系统的作用力，观察风管结构在极限压力下的状态。
主要目的：确认风管承压能力，确保其能承受设计计算的风压而不发生塑性变形或穿孔。
次要目的：检测焊缝的紧密性，验证密封层（如玻璃棉吸声棉）的完整性。
适用范围：关键用于镀锌钢板、不锈钢板等刚性较强的风管，软风管开展严密性试验，但强度试验也可作为辅助手段。
试验步骤详解
整个强度试验过程分为试验前准备、试验实施、试验后处理三个阶段。
试验前准备
材料检查：确认风管材质（如厚度、材质）、焊接质量及密封材料质量符合设计图纸要求。 压力计算：根据风管尺寸和材料厚度，依据相关规范（如《通风与空调工程施工质量验收规范》GB 50243）计算风压值，并留有余量（设计值的 1.5 倍）。 工具准备：安装压力表（量程需大于计算风压）、压力表表带、专用试带、大气压表等。试验实施

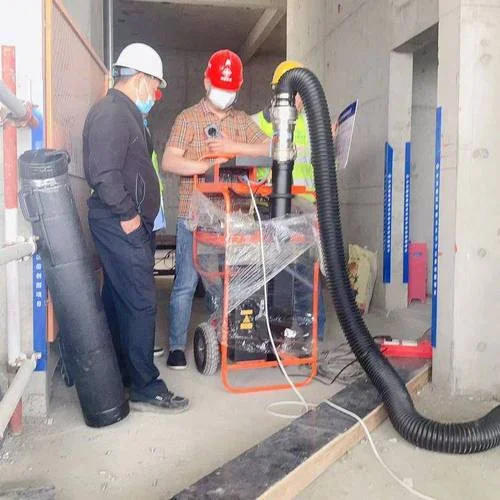

系统封闭：将风管系统从进出风口处完全封闭，防止外界空气干扰。 加压过程：缓慢、均匀地向风管内充压。 注意：严禁突然加压或超压，以免损坏风管结构。 读数记录：在压力保持过程中，实时监测压力表读数。 保压观察：当压力达到极限值后，保持一段时间（不少于 15 分钟），观察压力表指针是否稳定。试验后处理
降压排气：缓慢将系统内压力降至零。 检查渗漏：检查焊缝、法兰连接处是否有气体泄漏或风管明显变形。 验收：根据压力下降速率和泄漏情况，签署试验报告。核心数据判定标准
判定风管是否合格，依据压力降（）和压力差（）两个指标。
| 指标类型 | 判定标准 (依据 GB 50243) | 说明 |
|---|---|---|
| 压力降 () | 在压力保持期间，压力降不超过计算风压的 20% | 反映系统整体密封性，数值越小越好。 |
| 最大压力差 () | 在压力保持期间，最大压力差值不超过计算风压的 15% | 反映局部泄漏情况，是判定合格指标。 |
注：若出现压力差超过上面这些比例，说明存在泄漏点，需立即查找并修复。
数据说明：强度试验数值参考表
为了更直观地理解试验标准，以下提供一个基于常见矩形镀锌钢板风管（厚度 2.5mm）的数值参考表。
风管强度试验数值参考表
| 风管类型 | 材质 | 预估设计风压 (Pa) | 允许压力降范围 (Pa) | 允许最大压力差 (Pa) | 判定合格示例 |
|---|---|---|---|---|---|
| 矩形风管 | 2.5mm 镀锌钢板 | 1,200 ~ 3,000 | 240 ~ 600 | 180 ~ 450 | ΔP=300 Pa, ✅ |
| 矩形风管 | 3.0mm 镀锌钢板 | 1,500 ~ 4,000 | 300 ~ 600 | 225 ~ 900 | ΔP=400 Pa, ✅ |
| 矩形风管 | 4.0mm 镀锌钢板 | 2,000 ~ 5,000 | 400 ~ 1,000 | 300 ~ 1,500 | ΔP=500 Pa, ✅ |
| 矩形风管 | 3.0mm 不锈钢板 | 1,000 ~ 2,500 | 200 ~ 500 | 150 ~ 750 | ΔP=350 Pa, ✅ |
数据解读：
表格中的“预估设计风压”是根据风管长宽比和材料厚度估算的近似值，实际工程需通过软件计算或查阅图集确定。
假设试验中，压力表显示压力在 2,000 Pa 时稳定，且压力降为 350 Pa（即设计值的 17.5%），最大压力差为 120 Pa（即设计值的 6%），则该项试验完全合格。
常见问题与注意事项
在实际操作中，为了获得高质量的数据，还需注意以下几点：
1. 密封层完整性：绝热保温层的粘贴质量直接影响泄漏率。若保温层脱落或粘接不牢，试验数值会异常偏大，导致误判。
2. 焊接质量：焊缝是主要的泄漏通道。试验中若发现焊缝有渗漏，必须重新焊接或打磨修复。
3. 仪表精度：使用的压力表必须经过校准，量程应覆盖最大压力值。
4. 环境因素：试验应在无风、环境温度稳定的环境下进行，避免自然通风干扰数据。
风管强度试验是通风空调系统“体检”的步。通过严格执行上面这些步骤，控制试验数据，不仅能满足规范要求，更能从源头消除安全隐患，为工程后期的高效运行奠定坚实基础。对于任何专业的工程团队而言，掌握这一环节的技能，是保障暖通项目质量。
