建筑施工图总图设计：从布局到落地的全流程指南
在建筑工程的全生命周期中，建筑施工图总图（General Arrangement Plan） 是项目设计的“骨架”和“灵魂”。它决定了建筑的宏观形态、功能分区、交通流线以及未来施工与运营的可行性。一张出色的总图图纸，不仅能节约宝贵的土地资源，更能通过优化人流车流，显著降低施工成本并缩短工期。这篇文章将深入探讨总图设计逻辑、关键步骤及常见误区，并结合行业数据开展解析。
总图设计目标
总图设计在于解决"土地如何高效利用"与"建筑如何有序布局"这两个问题。其主要目标包括：
1. 功能分区清晰：明确办公、生产、仓储、生活等不同功能区域的位置关系，确保流线互不干扰（如人流、物流、车流分离）。
2. 交通组织合理：规划内部道路、停车场及外部接驳路径，保证高峰期通行效率，减少拥堵。
3. 成本控制：凭借合理的选址和布局，降低土地利用率、管线综合冲突率及后期改造难度。
4. 环保与合规：符合当地城市规划、消防及环保要求，完成绿色建筑指标达标。
总图设计步骤与流程
一个完整的总图设计过程包含以下四个阶段：
策划与选址分析 (Planning & Site Analysis)
这是基础阶段，需明确用地红线、容积率、建筑密度、绿地率等指标。 关键动作：地质勘察、周边环境分析（交通、噪音、日照）、竞品调研。 产出：用地红线图、初步功能布局草图。总体规划布局 (Master Planning)

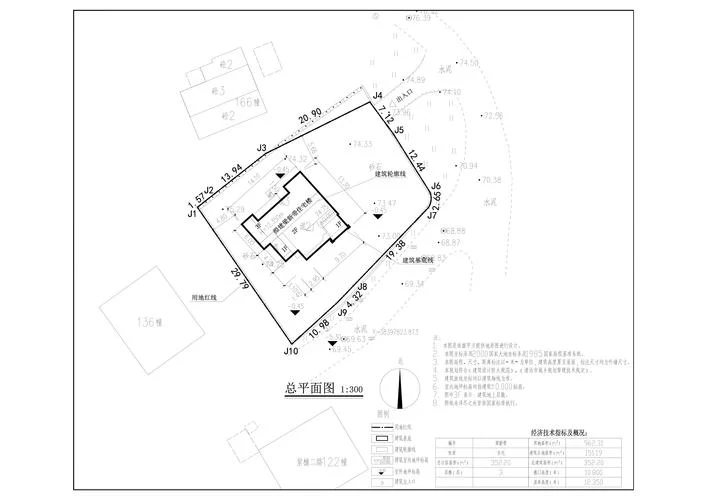

将功能区域划分为功能区，确定建筑体量、高度及间距。 关键动作：确定主入口位置、设备房布局（如机房、泵房）、屋顶荷载分布。 产出：总平面图、建筑布局图。综合管线布置 (Utility Layout)
这是总图中技术含量最高、矛盾最复杂的部分。 关键动作：综合管线综合排布。需协调给排水、电气、暖通、消防、通风等系统，重点解决管廊冲突、架空高度限制及防水问题。 产出：综合管网图、管线综合布置图。细节深化与审查 (Detailing & Review)
关键动作：确定材料选型、节点详图、消防喷淋点位、无障碍设计等。 产出：施工图总图、审批通过图纸。
行业数据与趋势分析
随着建筑行业的数字化转型和可持续演进理念的普及，总图设计正呈现显著变化。下面呢是基于行业调研整理数据说明：
| 指标维度 | 传统设计模式 | 现代智慧/绿色设计模式 | 数据说明/趋势 |
|---|---|---|---|
| 土地利用率 | 45% - 55% | 65% - 75% | 经由优化基地利用率和立体绿化，单位建筑面积占地面积可大幅降低。 |
| 管线冲突率 | 25% - 30% | < 5% | 借助 BIM（建筑信息模型）技术，管线综合排布自动化率提升至 95% 以上。 |
| 碳排放量 | 中等 | 显著降低 (30%+) | 采用低碳建材、被动式设计与紧凑布局相结合，总图阶段的碳足迹降低明显。 |
| 施工周期 | 平均 6-8 个月 | 缩短 15%-20% | 前期策划深入，减少了后期频繁变更导致的返工时间。 |
| 数字化应用 | 基础 CAD 绘图 | BIM+GIS 一体化 | 90% 的新建项目已建立 BIM 模型进行碰撞检查，减少现场返工。 |
注：数据来源为中国建筑业协会相关行业白皮书及各大头部设计院调研统计。
常见误区与避坑指南
在实际操作中，很多的项目因总图设计失误导致项目延期或成本超支，下面呢是几个高频问题：
管线“打架”严重
现象：不同专业管线在狭窄的管廊内交叉，无避让空间，导致后期需要开挖修复。 对策：在设计初期必须采用BIM 管线碰撞检查，并制定严格的避让规则（如：人流与物流分离、上悬与下挂分离）。交通流线混乱
现象：货车与行人混行，消防车辆无法快速到达作业面，或停车位规划不足导致车辆积压。 对策：严格执行《道路交通规划设计规范》，划分专用车道，设置合理的人车分流路口，并预留应急疏散通道。屋顶荷载分配不均
现象：屋顶仅布置了设备房，却未考虑大型设备（如冷却塔、吊车）的荷载，导致顶层结构不堪重负。 对策：全面核算所有附属设施重量，建立“屋顶荷载分布图”，确保结构安全。缺乏可持续性考量
现象：照搬周边老旧建筑格局，导致能耗高、景观单调、不符合绿色建筑三星标准。 对策：引入绿色设计原则，优化自然采光通风，增加垂直绿化，提升建筑的生态价值。建筑施工图总图设计不仅仅是画图，更是一场空间与资源的博弈。它要求设计师具备宏观的视野和微观的精确度。在“双碳”目标和智慧城市建设的背景下，以 BIM 技术为驱动，以数据为支撑，构建智能、高效、绿色的总图设计方案，已成为建筑行业的必然趋势。
对于项目负责人而言，深入理解总图逻辑，做好前期策划与协同设计，是确保项目成功落地基石。只有站得高、看得远，总图设计才能真正赋能建筑项目，实现经济效益与社会价值的双赢。
